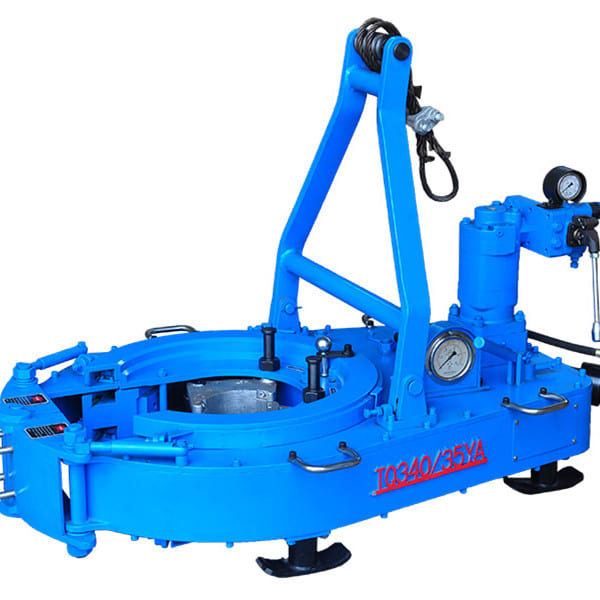

Буровой гидравлический ключ серии TQ
Буровые ключи серии TQ используются для работы с трубами диаметром 4 ½ — 20 дюймов. Головка ключа изготовлена в открытом виде, что позволяет ей свободно фиксировать и держать буровые колонны или обсадные трубы. Данная серия ключей может быть соединена с компьютерными контрольными системами, что позволяет им быть идеальным механическим приспособлением для работы с буровой колонной.
Буровые ключи серии TQ сконструированы и изготовлены в соответствии с API Spec 7K.
Тип |
TQ178-16 |
TQ340-20 |
TQ340-35 |
TQ340-50Y |
TQ356-70Y |
||
---|---|---|---|---|---|---|---|
Диаметр трубы |
мм |
114.3-178 |
114.3-340 |
114.3-340 |
114.3-340 |
244.5-500 |
|
дюйм |
4 ½ -7 |
4 ½ — 13 3/8 |
4 ½ — 13 3/8 |
4 ½ — 13 3/8 |
9 5/8 — 20 |
||
Давление |
MPa |
18 |
16 |
18 |
16.6 |
20 |
|
Psi |
2610 |
2320 |
2610 |
2407 |
2900 |
||
Расход |
л/мин |
110-160 |
114 |
110-160 |
110-160 |
110-170 |
|
Воздушное давление |
MPa |
0.5-0.9 |
— |
0.5-0.9 |
— |
— |
|
psi |
72-130 |
— |
72-130 |
— |
— |
||
Максимальный крутящий момент |
Высокая передача |
кH/м |
2.4-3 |
3.7 |
2.5-3 |
4.5 |
8.4-10.7 |
Средняя передача |
кH/м |
— |
— |
6.0-7.5 |
— |
— |
|
Низкая передача |
кH/м |
14.5-17.5 |
20 |
32-40 |
50 |
48.9-70.5 |
|
Скорость |
Высокая скорость |
об/мин |
54-79 |
50-80 |
60-86 |
40 |
26-43.6 |
Средняя скорость |
об/мин |
— |
— |
21-30 |
— |
— |
|
Низкая скорость |
об/мин |
9-13.1 |
4-14 |
3.6-5.3 |
4.9 |
4-6.6 |
|
Размер |
см |
145×76×74 |
152×85×67 |
158×90×88 |
158×90×86 |
208×128×76 |
